Vakuumventile
Vakuumventile sind Bauteile, die zur Absperrung oder Steuerung des Durchflusses in einem Vakuumsystem verwendet werden. Mit ihrer Hilfe lassen sich Durchflussmengen präzise dosieren.
Sie werden allgemein unterschieden nach der Ventilform, der Betätigungsart, den Ventilstufen, der Aufgabe sowie der Bauart des Absperrkörpers.

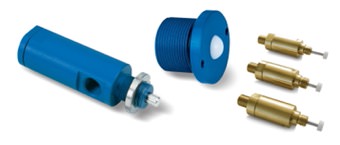

Ventile mit Pneumatikantrieb, Kugelverschluss und Tastventile
- Die Funktion dieser Ventile ist es, die Absaugung zu öffnen und damit ein Vakuum zu erzeugen, wenn der Stift, die Nylonscheibe, oder die Kugel mit der Greiffläche in Kontakt kommt.
- Die pneumatisch angetriebenen Ventile können alternativ zu den Tastventilen eingesetzt werden, wenn diese nicht auf den Saugnäpfen montiert werden können.
- Die Ventile mit Kugelverschluss werden für die Realisierung von Vakuumspannflächen empfohlen.

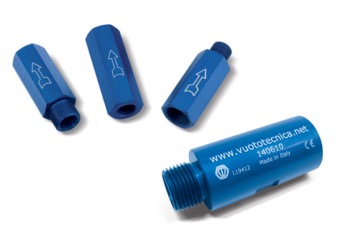

Selbstschließende Ventile
- Selbstschließende Ventile, die für die Anwendung an Sauggreifern vorgesehen sind, schließen in Abwesenheit des zu entnehmenden Objekts, eines defekten Saugergriffs oder bei Leckagen automatisch die Sauggreifer und verhindern so das Absinken des Vakuumniveaus an den verbleibenden Sauggreifern im Griff.

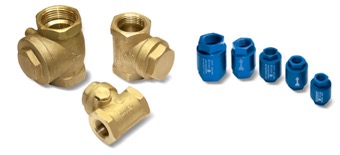

Rückschlagventile und Membranrückschlagventile
- Rückschlagventile werden an der Saugöffnung der Vakuumpumpen angebracht und verhindern bei deren Stillstand die Rückführung von Luft in das Vakuumsystem. Allerdings verhindern sie die Rückführung von Öl in den Stator der Pumpen, wobei letztere erhebliche Schäden an den Schaufeln verursachen können. Sie werden daher bei allen schmierenden Vakuumpumpen, die diese nicht integriert haben, vorgeschrieben.
- Membranrückschlagventile haben die gleiche Funktion, sind aber aus eloxiertem Aluminium gefertigt, was sie besonders leicht macht. Die Abdichtung wird durch eine Membran aus EPDM gewährleistet. Für diese Eigenschaften werden sie für den Einbau in pneumatische Vakuumerzeuger und natürlich auch in Pumpen empfohlen.

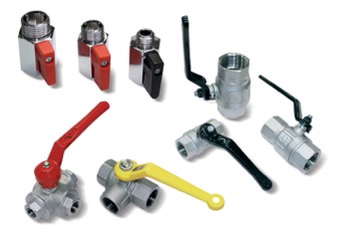

Handhebelventile
- Diese Ventile eignen sich zum Abfangen des Vakuums, bei denen es nicht möglich ist, Magnetventile zu installieren. Ein am Kugelverschluss schwenkbarer, manuell um 90° gedrehter Hebel ermöglicht das Öffnen oder Schließen der Ventile mit geringem Kraftaufwand.

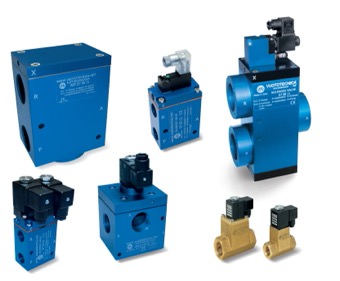

3/2- und 2/2- Wegeventile
Die 3/2- und 2/2- Wegeventile sind mit unterschiedlichen Ansteuermöglichkeiten erhältlich:
- Pneumatisch angesteuerte Vakuumventile:
- Sie bestehen aus einem eloxierten Aluminiumkörper, zwei auf einem Edelstahlschaft montierten Vulkollan-Verschlüssen, einer Membran aus Spezialmischungen für die Servosteuerung und einer Kontrastfeder für die Rückstellung der Verschlüsse.
- Magnetventile mit elektrischen Spulen:
- Die elektrischen Spulen dieser Magnetventile bestehen aus Kupferdraht auf Nylonspulen. Sie sind vollständig in Kunstharz plastifiziert und haben die Funktion, die elektromagnetischen Aktoren zu betreiben, die mit den Magnetventilen ausgestattet sind. Durchquert von einem elektrischen Strom erzeugen die Spulen ein Magnetfeld, welches in der Lage ist, den gleitenden beweglichen Kern innerhalb der Stellglieder zu aktivieren. Der Verschluss ist im Allgemeinen an den beweglichen Kernen integriert oder befestigt, was beim Öffnen und Schließen der Öffnungen der Ventile dazu führt, dass diese schalten. Die elektrischen Spulen sind auch mit einer geringeren Leistung (1W – 2W) erhältlich.
--> Weitere Informationen befinden sich auf den Katalogseiten der Vakuumventile, die unter „Downloads“ heruntergeladen werden können.
